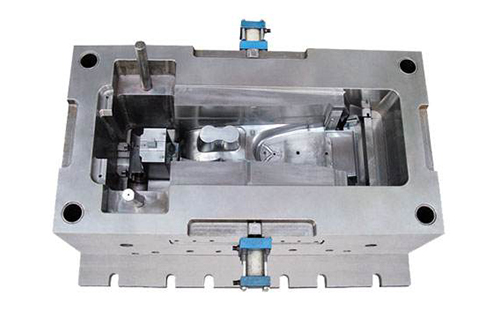

塑膠模具排位是一項綜合性很強的工作，每個過程都要控制好，特別是一些細節之處，你必須對進膠方式，分型面的設計和加工，頂針的分布技巧，產品外觀要求，產品的一些常見的缺陷都很了解，否則出來的質量就無法達標。
1、當你接到一個產品要進行模具設計時，首先要考慮的是進膠位置和方式。
進膠又受到一模出幾穴和產品是不是外觀件的影響。一出一的也有，一般都是大件或形狀怪的;最好搞的就是一出二，這種排法最適合做大水口側進膠或潛水進膠;其次是一出四的一出四也就是兩個一出二加起來，不過這要考慮流道的長度，和度適當不僅可以節省料還可以讓進膠順利;一出六一出八，一出十六等都可以說是一出四的演變。
在設計流道時上一級流道要比下一級流道大25%。另外如果產品是外觀件很多時間不能用大水口側進膠，這樣會損壞外觀。這時多用點進膠和潛水在頂針上的做法。但是潛水在頂針上的做法要小心有時產品的表面會沖花。
2、分型面的設計。
做分型面時第一就是要檢查倒扣問題。在做分型面時同時也要考慮結構，結構的強度和可行性以及分型面的好不好加工，以及本廠的加工能力。盡量用平整的分型面少用曲面分型面。
3、以上這些你都確定好，就可以定模仁的大小。這時把產品圖所要的視圖都做好，一定是1:1的。然后復制一份并鏡像，再乘以產品的縮水率。
接下來我們就要用鏡像過并乘了縮水的圖來進行排位。我們以一出二來說明，一出二的話兩個產品中間就會有一段流道，那這個流道的長度如何確定呢，一般唧嘴在模胚的中心，所以兩個產品之間的距離至少要放的下一個唧嘴并保證到膠位的鋼料的強度。
如果唧嘴直徑是12，那兩個產品之間至少要有30MM.當然這個也要看產品的大小和高度來決定，最好保證兩個產品的中心距為整數。
兩個產品的中心定下來后，就可以確定內模的大小了。通常是產品的邊向外30MM就差不多了，根據實際情況做一些細節的調整。
內模的大小主要和水路以及鎖內模的螺絲有影響，水路主要受產品的大小和頂針的分布影響，頂針的分布是依據產品的。
這些都搞好了就是確定模胚的大小，模胚的大小是內模的大小加上50MM就差不多了，但是還是要把模胚調出看一下才行，這個遵守一個原則，就是內模的邊到回針的邊至少要有10MM，到頂針板的邊是正負5MM最佳。
4、所有的大小都確定下來，接下來就是細節性的工作了，完善模胚，做內模的排氣等。
